Шестигранная машина Mesh

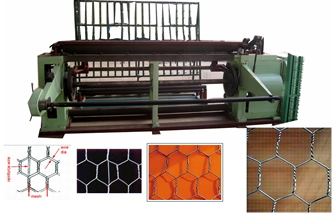

IVIT-01 Шестигранная проволочной сетки машины
IVIT-01 наборов
Серия HF ткацких машин костюм плести гексагональной решеткой из нормальной и обратной закруткой.
Они классифицируются пять типов в зависимости от различных открытия: 1 ", 1 1 / 4", 11 / 2 ", 2", 3 ".
Машина может непрерывно работать, ниже приведены характеристики:
- Плавный ход, низкий уровень шума, автоматически остановится и дать сигнал тревоги, когда есть что-то неправильно
- Сфера ткачества: 1,22 двойной ширины или 2,44 м одинарной ширины
- Используется сцепления разрядник, аккуратно ручкой
- Концентрат системе смазки, просто работают
- Двигателя мощность: 2.2KW. Трехфазный ток
Эта серия машин хорошо продаются в Европе, Америке, Японии, Австралии и Восточной и Юго-Восточной Азии.
Теоретические параметров
Тип |
Размер ячейки |
Максимум Ширина (мм) |
Максимум проволоки диам. (мм) |
Теоретические производить скорости |
Внешние размеры (мм) |
Брутто вес |
||
одинарной ширины |
двойной ширины |
меш / мин |
м / час |
|||||
| 1" | 27 | 2440 | 1200 | 1.2 | 38 | 62 | 4500x2200x1450 | 4.6 |
| 1 1/4"" | 32 | 2440 | 1200 | 1.2 | 38 | 66 | 4500x2200x1450 | 4.6 |
| 1 1/2" | 44 | 2440 | 1200 | 1.4 | 38 | 99 | 4500x2200x1450 | 4.6 |
| 2" | 56 | 2440 | 1200 | 1.4 | 38 | 131 | 4500x2200x1450 | 4.6 |
| 3" | 76 | 2440 | 1200 | 1.8 | 38 | 169 | 4500x2200x1450 | 4.6 |

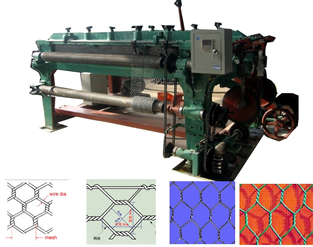

IVIT-02 Шестигранная проволочной сетки машины
IVIT-02 Шестигранная сетка машина специально используется для производства больших размеров и тяжелых гексагональной (ПВХ и Оцинкованная покрытием) проволочная сетка для забора и использования каменных габионов.Он имеет девять моделей на три размера сетки и сетки максимальной шириной до четырех метров. HF-02 серии гексагональной проволоки.
IVIT-02 Спиральные провода делая машину
Модель типа |
Mesh Размер |
Макс. Провод диаметра |
Максимум Ширина |
выработки электроэнергии |
Скорость двигателя |
AH6080-2.4 |
60 x 80mm |
3.0mm |
2400mm |
> 2.0m/min |
15kw |
AH6080-3.2 |
2.8mm |
3200mm |
18.5kw |
||
AH6080-4.0 |
2/8mm |
4000mm |
22kw |
||
AH80100-2.4 |
80 x 100mm |
3.0mm |
2400mm |
>2.4m/min |
15kw |
AH80100-3.2 |
3.0mm |
3200mm |
15kw |
||
AH80100-4.0 |
3.0mm |
4000mm |
18.5kw |
||
AH100120-2.4 |
100 x 120mm |
3.2mm |
2400mm |
>2.8m/min |
13kw |
AH100120-3.2 |
3.2mm |
3200mm |
15kw |
||
AH100120-4.0 |
3.0mm |
4000mm |
15kw |
IVIT-03 Шестигранная проволочной сетки машины
IVIT-03 Шестигранная проволочной сетки Машина предназначена для производства гексагональной экранов с низким оцинкованной стальной проволоки углерода, подходит для структурных, теплоизоляции, защитных, и фехтование приложений. Машины этой серии имеют горизонтальную конструкцию, что обеспечивает плавность хода и высокую производительность.
С особым намотки машины, катушка обмотки машины в качестве запасных частей.Спецификация
| Ширина мм | Шаг сетки | Провод Dia. | Номер скручивания | Всего кг веса | Мощность Reg'd двигателя kw | ||
| mm | дюйм | mm | swg | ||||
| 1220 | 15 | 1/2" | 0.50 | #24 | 3 | 2000 | 3 |
| 1220 | 18 | 5/8" | 0.50-0.70 | #24-#22 | 3 | 2000 | 3 |
| 1220 | 22 | 3/4" | 0.70-0.90 | #24-#20 | 3-5 | 2000 | 3 |
| 1220 | 26 | 1" | 0.45-1.2 | #26-18# | 3-5 | 2000 | 3 |
Скручивания машины и провода обмотки машины
Скручивания машины
Намотки Станок предназначен, чтобы провода в форме катушки для использования в качестве утка проводов, на проволочной сеткой машину для целей производства гексагональной экраны.
| из шпинделей намотки | 4 |
| диаметр коленчатого вала | 10,12,16mm |
| Подходит для проволоки диаметром | 0.38-0.90mm |
| Всего кг веса | 350kg |
| Мощность Reg'd | 1.5kw |
Провода обмотки машины ветер намоточный станок служит для ветра черного железа или оцинкованной железной проволоки из пучков на коклюшках, для использования в качестве основы провода либо на проволочной сетки ткацких станков машины или проволочной сеткой.
| из катушки веретена | 4 |
| диаметр веретена | 480mm |
| Подходит для проволоки диаметром | 0.38-0.90mm |
| Всего кг веса | 650kg |
| Мощность Reg'd | 1.5kw |
