Сетка ребер
Подробные спецификации ребер Планка:
Материал: оцинкованный стальной лист

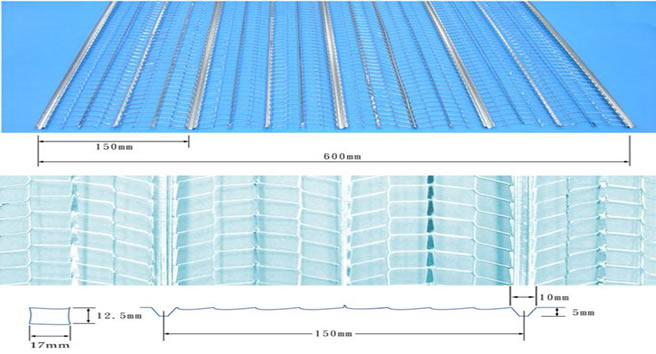

Ребра Расстояние: 150 мм, ребер Высота: 5,0 мм, Размер отверстия (Sw х Lw): 12.5x17mm, Ширина: 600 мм
Согласно Размер отверстия (Sw х Lw), ребра планки можно разделить на следующие четыре вида.
1. Sw × Lw: 12X8mm
|
Толщина(mm) |
SWxLW(mm) |
Высота ребер(mm) |
Ребра Расстояние(mm) |
Вес(kgs/m2) |
Ширина(mm) |
|
0.30 |
12x8 |
5 |
100 |
1.2 |
610 |
|
0.35 |
12x8 |
5 |
100 |
1.4 |
610 |
|
0.40 |
12x8 |
5 |
100 |
1.6 |
610 |
|
0.30 |
12x8 |
8 |
100 |
1.2 |
610 |
|
0.35 |
12x8 |
8 |
100 |
1.4 |
610 |
|
0.40 |
12x8 |
8 |
100 |
1.6 |
610 |
2. Sw×Lw:3.5x13mm
|
Толщина(mm) |
SWxLW(mm) |
Высота ребер(mm) |
Ребра Расстояние(mm) |
Вес(kgs/m2) |
Ширина(mm) |
|
0.30 |
3.5x13 |
4 |
60 |
1.27 |
610 |
|
0.35 |
3.5x13 |
4 |
60 |
1.49 |
610 |
|
0.40 |
3.5x13 |
4 |
60 |
1.70 |
610 |
|
0.30 |
3.5x13 |
4 |
75 |
1.27 |
750 |
|
0.35 |
3.5x13 |
4 |
75 |
1.49 |
750 |
|
0.40 |
3.5x13 |
4 |
75 |
1.70 |
750 |
3. Sw×Lw:20x9mm
|
Толщина(mm) |
SWxLW(mm) |
Высота ребер(mm) |
Ребра Расстояние(mm) |
Вес(kgs/m2) |
Ширина(mm) |
|
0.35 |
20x9 |
8 |
75 |
1.00 |
610 |
|
0.40 |
20x9 |
8 |
75 |
1.13 |
610 |
|
0.45 |
20x9 |
8 |
75 |
1.27 |
610 |
4. Sw×Lw:16x11mm
|
Толщина(mm) |
SWxLW(mm) |
Высота ребер(mm) |
Ребра Расстояние(mm) |
Вес(kgs/m2) |
Ширина(mm) |
|
0.30 |
16x11 |
8 |
150 |
0.88 |
610 |
|
0.35 |
16x11 |
8 |
150 |
1.18 |
610 |
|
0.40 |
16x11 |
8 |
150 |
1.46 |
610 |
